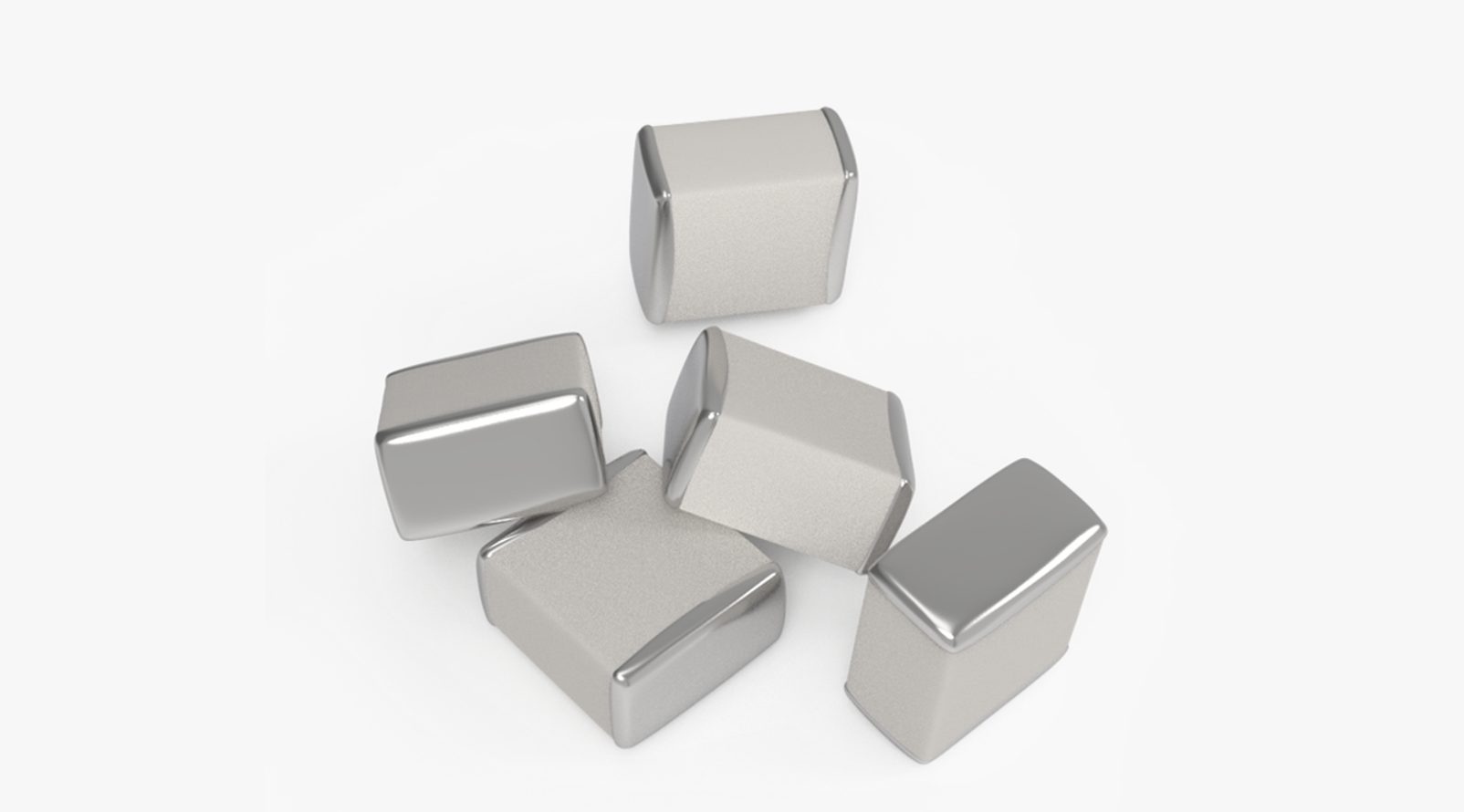

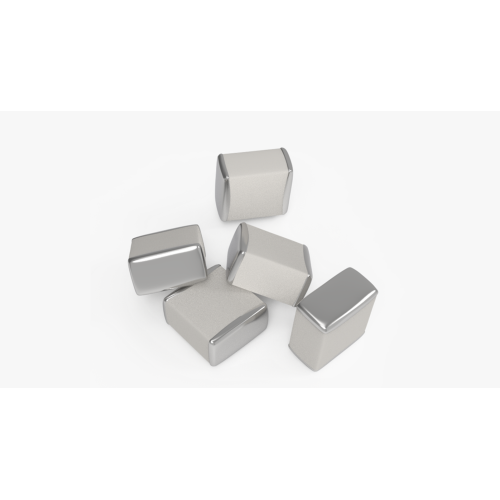

100B2R7BW500XT 1111 2.7PF ±0.1% 500V

मुख्य विशेषताएं

• उच्च क्यू फैक्टर और कम हानि: अल्ट्रा-लो समकक्ष श्रृंखला प्रतिरोध (ईएसआर) और समकक्ष श्रृंखला अधिष्ठापन (ईएसएल), उच्च स्व-गुंजयमान आवृत्ति, उच्च आवृत्ति अनुप्रयोगों के लिए आदर्श के साथ उत्कृष्ट आरएफ प्रदर्शन
• परिशुद्धता समाई नियंत्रण: ±0.1pF (बी द्वारा निर्दिष्ट) की सहनशीलता के साथ 2.7pF (2R7 द्वारा निर्दिष्ट) की नाममात्र समाई, सटीक और स्थिर सर्किट पैरामीटर सुनिश्चित करना
• व्यापक तापमान रेंज: ऑपरेटिंग तापमान -55°C से +175°C, P90 के तापमान गुणांक के साथ (+90±20ppm/°C, -55°C से +125°C; +90±30ppm/°C, +125°C से +175°C)
• उच्च वोल्टेज रेटिंग: 500V तक रेटेड डीसी वर्किंग वोल्टेज, विश्वसनीय वोल्टेज झेलने की क्षमता प्रदान करता है
• रग्ड हर्मेटिक पैकेज: उच्च घनत्व वाले चीनी मिट्टी के बरतन निर्माण उत्कृष्ट आर्क-ओवर और कोरोना प्रतिरोध के साथ एक मजबूत, हर्मेटिक पैकेज प्रदान करता है।
• सरफेस माउंट डिज़ाइन: मानक 1111 केस कोड (2828 मीट्रिक), 2.59 मिमी की ऊंचाई के साथ 0.110" × 0.110" (2.79 मिमी × 2.79 मिमी) के आयाम, स्वचालित असेंबली प्रक्रियाओं के लिए उपयुक्त
• उच्च-विश्वसनीयता समाप्ति: डब्ल्यू-प्रकार समाप्ति (टिन/सीसा, निकल बैरियर पर सोल्डर प्लेटेड), उत्कृष्ट चालकता और संक्षारण प्रतिरोध प्रदान करता है

मुख्य विशिष्टताएँ

विशिष्ट अनुप्रयोग

• आरएफ और माइक्रोवेव सर्किट मिलान नेटवर्क
• उच्च आवृत्ति संचार उपकरणों में परिशुद्धता ट्यूनिंग सर्किट
• बाईपास, डिकॉउलिंग और फ़िल्टरिंग सर्किट
• युग्मन, ट्यूनिंग और फीडबैक सर्किट
• प्रतिबाधा मिलान और डीसी अवरोधन अनुप्रयोग
• पावर एम्पलीफायर और आरएफ ट्रांसीवर
• परीक्षण और माप उपकरणों में परिशुद्धता सर्किट
• एयरोस्पेस और रक्षा इलेक्ट्रॉनिक सिस्टम
• चिकित्सा उपकरण और औद्योगिक नियंत्रण प्रणालियों के उच्च-आवृत्ति अनुभाग
