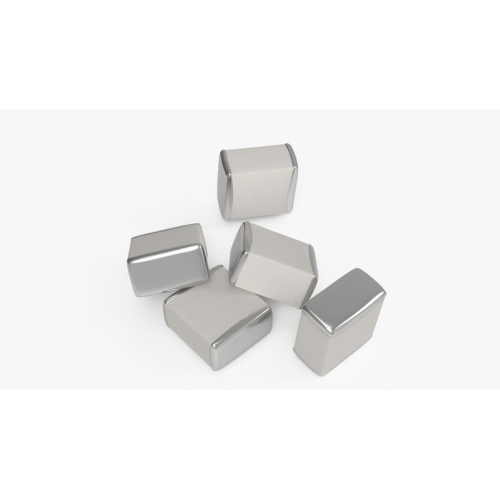

100B270GW500XT 27PF 1210 ±2% 500V

नवीनतम कीमत पता करें

Min. आदेश:

अब से संपर्क करें

उत्पाद विवरण

उत्पाद विशेषता...

पैकेजिंग और डि�...

उत्पाद विवरण

उत्पाद विशेषता...

मॉडल नं.: 100B270GW500XT

ब्रांड: एटीसी एवीएक्स

पैकेजिंग और डि�...

The file is encrypted. Please fill in the following information to continue accessing it

उत्पाद विवरण

उत्पाद अवलोकन

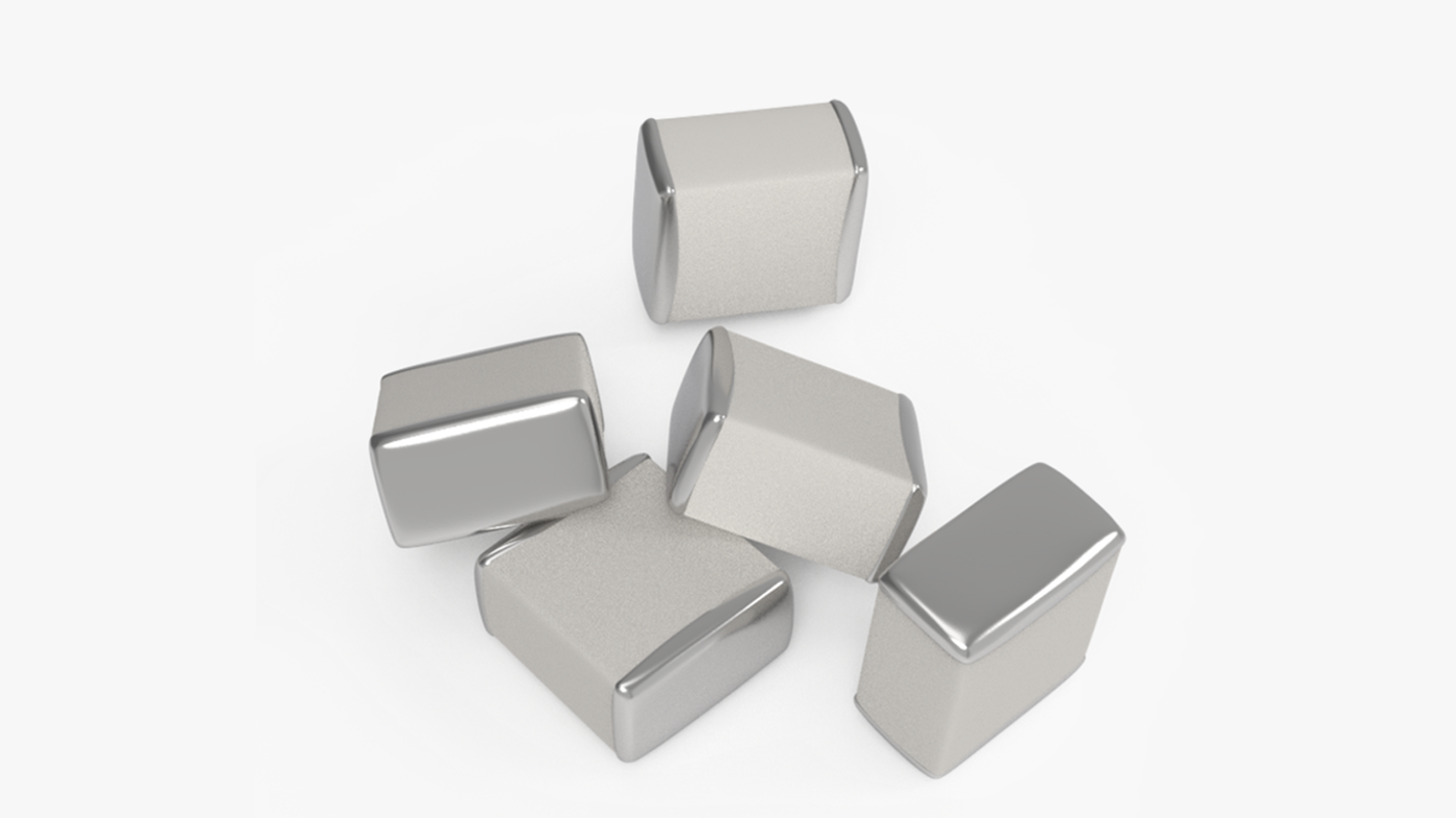

100B270GW500XT KYOCERA AVX (पूर्व में अमेरिकन टेक्निकल सेरामिक्स, ATC) 100B श्रृंखला से एक हाई-क्यू आरएफ मल्टीलेयर सिरेमिक कैपेसिटर (MLCC) है। उच्च-प्रदर्शन आरएफ, माइक्रोवेव और अन्य उच्च-आवृत्ति अनुप्रयोगों के लिए डिज़ाइन किया गया, यह उच्च-परिशुद्धता सिरेमिक ढांकता हुआ प्रौद्योगिकी और एक अनुकूलित आंतरिक इलेक्ट्रोड संरचना को अपनाता है, जिसमें बेहद कम उच्च-आवृत्ति हानि और उत्कृष्ट पर्यावरणीय स्थिरता होती है, जो उच्च-अंत आरएफ लिंक में एक मुख्य निष्क्रिय घटक के रूप में कार्य करता है।

प्रमुख विद्युत विशिष्टताएँ

नाममात्र धारिता: 27 पीएफ
कैपेसिटेंस सहनशीलता: ±2% (जी ग्रेड, उच्च परिशुद्धता)
रेटेड वर्किंग वोल्टेज: 500 वी डीसी
कैपेसिटेंस का तापमान गुणांक (टीसीसी): पी90 विशेषता, +90±20 पीपीएम/℃ -55℃ से +125℃ तक, +90±30 पीपीएम/℃ +125℃ से +175℃ तक
ऑपरेटिंग तापमान रेंज: -55℃ ~ +175℃
पैकेज: 1111 (इंच) / 2828 (मीट्रिक) सतह-माउंट पैकेज
बॉडी आयाम: 2.79 मिमी × 2.79 मिमी, अधिकतम मोटाई 2.59 मिमी
समाप्ति: सीसा रहित सोल्डर समाप्ति, RoHS अनुरूप

उत्पाद की विशेषताएँ

अल्ट्रा-हाई क्यू फैक्टर और अल्ट्रा-लो लॉस: सामान्य क्यू फैक्टर 1 मेगाहर्ट्ज पर 10,000 से अधिक है, उच्च आवृत्ति बैंड में बेहद कम समकक्ष श्रृंखला प्रतिरोध (ईएसआर) के साथ, जो आरएफ सर्किट हानि को काफी कम कर सकता है और बिजली उत्पादन दक्षता और सिग्नल शुद्धता में सुधार कर सकता है।
कम परजीवी अधिष्ठापन: अनुकूलित आंतरिक इलेक्ट्रोड स्टैक और सममित समाप्ति डिज़ाइन कम समतुल्य श्रृंखला अधिष्ठापन (ईएसएल) प्रदान करता है, जो उच्च आवृत्ति और उच्च गति सिग्नल ट्रांसमिशन के लिए उपयुक्त है, जो आरएफ मिलान नेटवर्क की सटीकता सुनिश्चित करता है।
विस्तृत तापमान रेंज और उच्च विश्वसनीयता: यह उत्कृष्ट थर्मल शॉक प्रतिरोध और आर्द्रता प्रतिरोध के साथ -55℃ से +175℃ तक विस्तृत ऑपरेटिंग तापमान रेंज का समर्थन करता है, जो कठोर औद्योगिक और सैन्य-ग्रेड कामकाजी परिस्थितियों में दीर्घकालिक स्थिर संचालन को सक्षम बनाता है।
उच्च कैपेसिटेंस परिशुद्धता: ±2% जी-ग्रेड कैपेसिटेंस सहिष्णुता के साथ, यह मिलान सर्किट के लिए बेहतर पैरामीटर स्थिरता प्रदान करता है, और कैपेसिटेंस विचलन पर सख्त आवश्यकताओं के साथ उच्च परिशुद्धता आरएफ परिदृश्यों के लिए उपयुक्त है।
पर्यावरण अनुपालन: RoHS और REACH निर्देशों के अनुरूप, सीसा रहित और हैलोजन मुक्त, प्रमुख वैश्विक इलेक्ट्रॉनिक बाजारों की पहुंच आवश्यकताओं को पूरा करता है।

अनुप्रयोग फ़ील्ड

इसका व्यापक रूप से आरएफ/माइक्रोवेव संचार प्रणालियों, पावर एम्पलीफायर मिलान नेटवर्क, एंटीना ट्यूनिंग सर्किट, रडार फ्रंट-एंड मॉड्यूल, बेस स्टेशन आरएफ इकाइयां, एयरोस्पेस इलेक्ट्रॉनिक उपकरण, उच्च-आवृत्ति फ़िल्टरिंग सर्किट, उच्च-सटीक परीक्षण और माप उपकरण, उच्च-वोल्टेज आरएफ बाईपास और डिकॉउलिंग सर्किट और अन्य उच्च-अंत इलेक्ट्रॉनिक परिदृश्यों में उपयोग किया जाता है।
