1. बुनियादी विशिष्टताएँ

• निर्माता: एम्प्लियन
• प्रौद्योगिकी: 10वीं पीढ़ी एलडीएमओएस

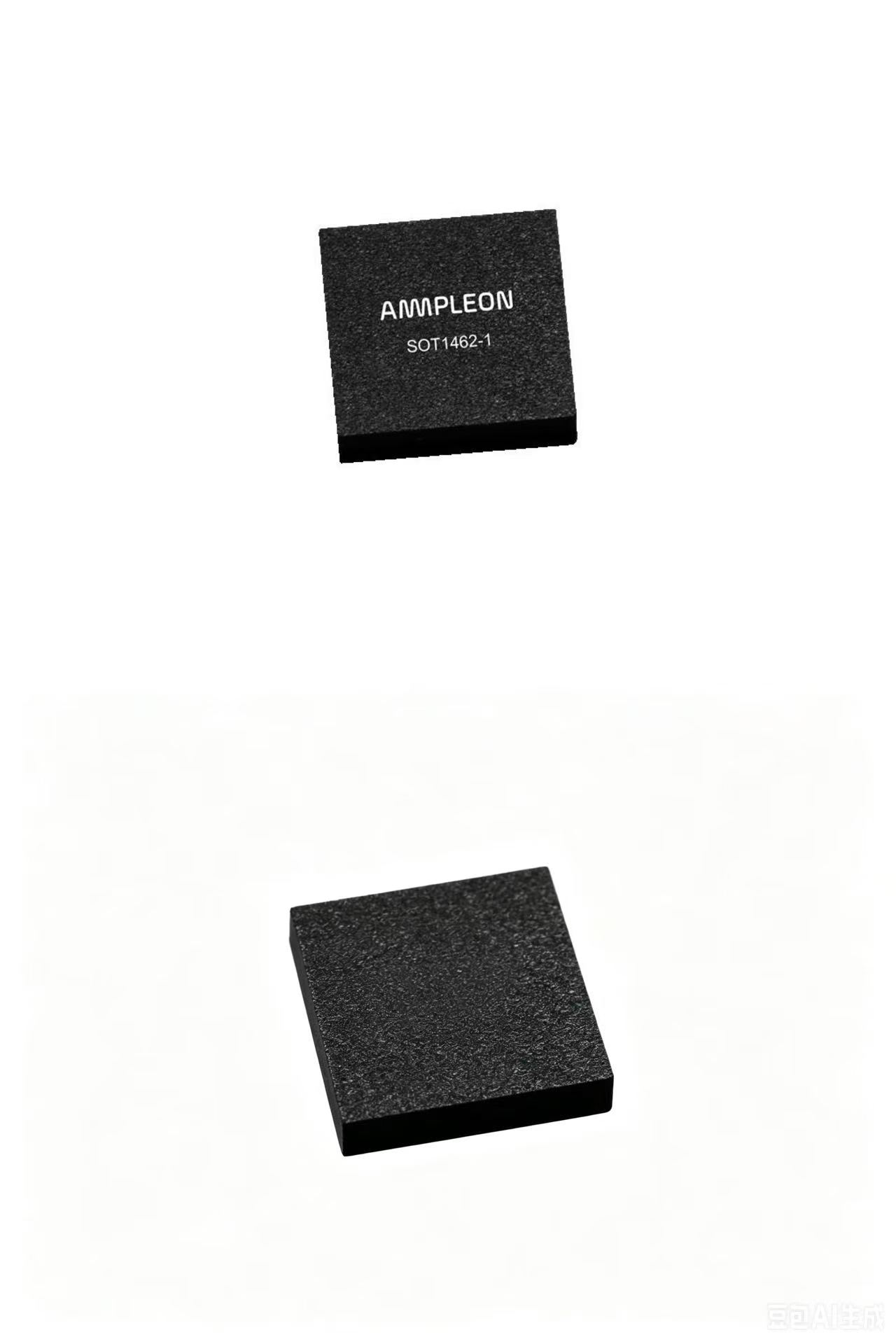

• पैकेज: LGA-12x8-34-2 (सतह-माउंट LGA, 34-पिन, 12×8 मिमी, टेप और रील पैकेज: YZ प्रत्यय)
• फ़्रीक्वेंसी रेंज: 600 मेगाहर्ट्ज - 800 मेगाहर्ट्ज (उप-1GHz 4G/5G बैंड को कवर करता है: n5/n20/n28, बैंड 20/28/31)
• आपूर्ति वोल्टेज: वीडीएस = 48 वी (सामान्य), वीडीएसमैक्स = 50 वी
• आउटपुट पावर (P1dB): 49 W (प्रति चैनल)
• पावर गेन: 30 डीबी (सामान्य) @700 मेगाहर्ट्ज, 1-कैरियर एलटीई 20 मेगाहर्ट्ज
• जल निकासी दक्षता: 51.5% (सामान्य)
• प्रतिबाधा: 50Ω इनपुट/आउटपुट, एकीकृत स्प्लिटर/कॉम्बिनर/प्री-मैच, किसी बाहरी मिलान की आवश्यकता नहीं है
• पूर्वाग्रह नियंत्रण: डोहर्टी अनुकूलन एम्प्लियन के लिए स्वतंत्र वाहक/पीकिंग पूर्वाग्रह नियंत्रण
• शांत धारा: Idq = 72 mA (कुल वाहक + शिखर)
• रैखिकता: उच्च रैखिकता, कम मेमोरी प्रभाव, वाइडबैंड/उच्च-PAR सिग्नल के लिए DPD-अनुकूलAmpleon
• विश्वसनीयता: अंतर्निहित ईएसडी सुरक्षा, RoHS अनुरूप, ऑपरेटिंग तापमान: -40°C से +125°Campleon
• प्रत्यय: DYZ = D (मानक प्रदर्शन) + YZ (बड़े पैमाने पर उत्पादन के लिए टेप और रील SMD पैकेजिंग)

2. मुख्य विशेषताएं

1. पूरी तरह से एकीकृत डोहर्टी एमएमआईसी: कैरियर/पीकिंग ट्रांजिस्टर, इनपुट स्प्लिटर, आउटपुट कॉम्बिनर और 50Ω प्री-मैचिंग एकीकृत ऑन-चिप; बाहरी मिलान/विभाजन/संयोजन को समाप्त करता है, पीए डिज़ाइन को सरल बनाता है, आकार कम करता है और स्थिरता में सुधार करता है।
2. दोहरे स्वतंत्र चैनल: अलग वाहक/शिखर पूर्वाग्रह के साथ दोहरे डोहर्टी पथ; आउटपुट सर्कुलेटर एम्प्लियन के बिना क्वाड-संयुक्त ऑपरेशन का समर्थन करता है।
3. अल्ट्रा-उच्च लाभ और दक्षता: 30 डीबी लाभ और 51.5% दक्षता, प्री-ड्राइव आवश्यकताओं को कम करता है और सिस्टम बिजली की खपत को कम करता है।
4. वाइडबैंड और उच्च रैखिकता: पूर्ण 600-800 मेगाहर्ट्ज कवरेज, 5जी एनआर/4जी एलटीई मल्टी-कैरियर, वाइडबैंड और उच्च-पीएआर सिग्नल के लिए अनुकूलित।
5. एसएमडी उच्च-एकीकरण पैकेज: स्वचालित विनिर्माण के लिए एलजीए सतह-माउंट, टेप और रील, कॉम्पैक्ट आरआरयू/एएयू, छोटे सेल और पिको सेल डिजाइन के लिए आदर्श।

3. विशिष्ट अनुप्रयोग

• 4जी/5जी उप-600-800 मेगाहर्ट्ज मैक्रो, माइक्रो और पिको बेस स्टेशनों के लिए डोहर्टी अंतिम-चरण ड्राइवर एम्पलीफायर।
• मल्टी-कैरियर आरएफ पावर मॉड्यूल (आरआरयू/एएयू) के लिए ड्राइवर चरण।
• वितरित एंटीना सिस्टम (डीएएस) और रिपीटर्स के लिए ड्राइवर।
• सार्वजनिक सुरक्षा के लिए उच्च-रैखिकता ड्राइवर, पेशेवर मोबाइल रेडियो (पीएमआर) ट्रांसमीटर।

4. भाग संख्या नामकरण विश्लेषण

• बी: बेस स्टेशन एमएमआईसी एम्पलीफायर
• 10: 10वीं पीढ़ी की एलडीएमओएस प्रक्रिया
• एच: उच्च लाभ/उच्च दक्षता ग्रेड
• 0608: फ़्रीक्वेंसी बैंड कोड (600-800 मेगाहर्ट्ज)
• एन: एन-चैनल एलडीएमओएस
• 40: 40W-क्लास P1dB आउटपुट पावर प्रति चैनल (49W वास्तविक)
• डी: मानक प्रदर्शन ग्रेड
• YZ : टेप और रील एसएमडी पैकेज (बड़े पैमाने पर उत्पादन)
