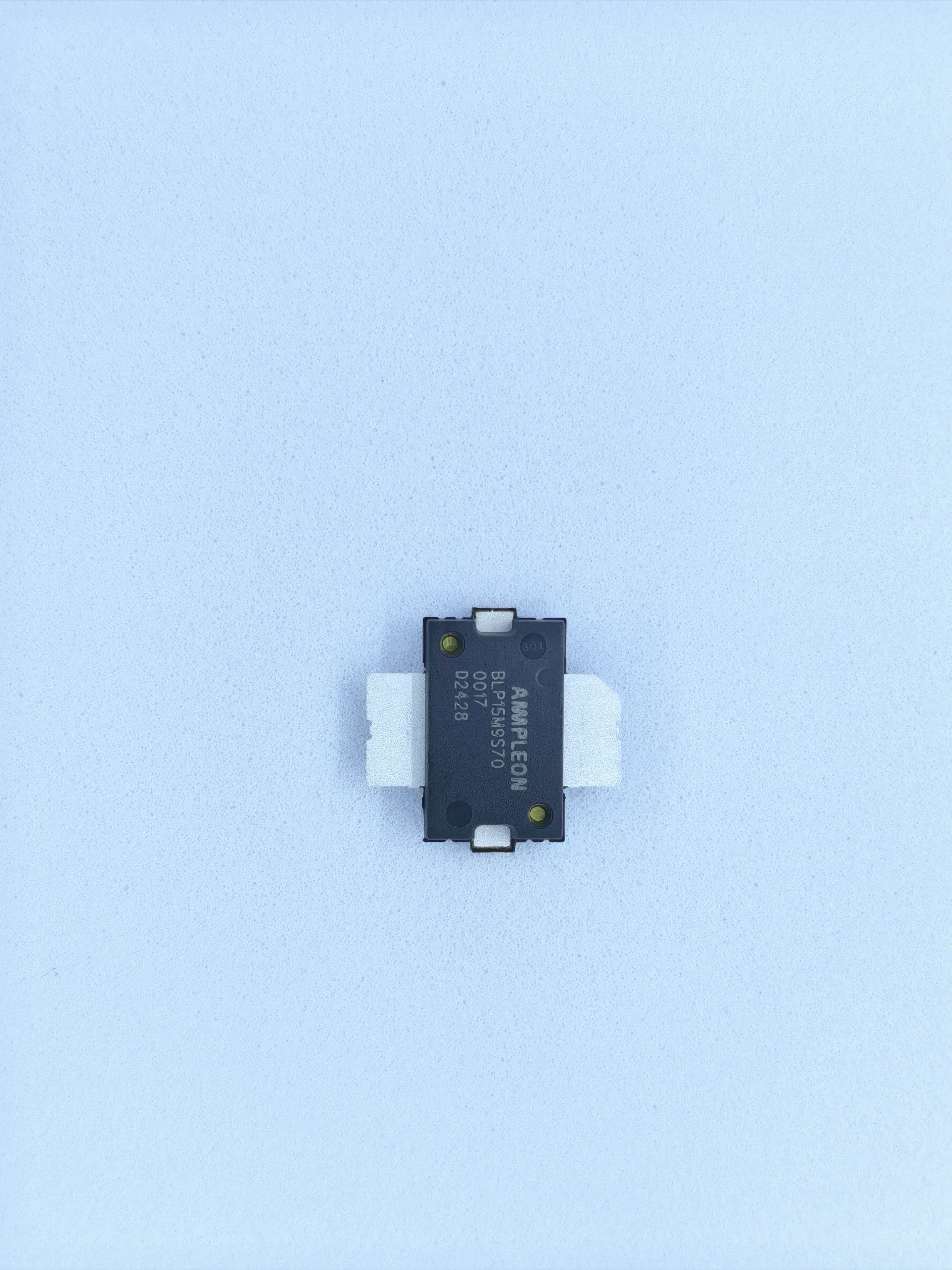

उन्नत पावर LDMOS BLP15M9S70Z डिवाइस

1. मुख्य विशिष्टताएँ

• निर्माता: एम्प्लियन
• प्रौद्योगिकी: 9वीं पीढ़ी एलडीएमओएस
• पैकेज: TO-270-2F-1 (SOT1483-1), सतह-माउंट, उच्च तापीय अपव्यय
• फ़्रिक्वेंसी रेंज: 1 मेगाहर्ट्ज - 2000 मेगाहर्ट्ज (2 गीगाहर्ट्ज) (एचएफ/वीएचएफ/यूएचएफ/आईएसएम को कवर करता है: 13.56 मेगाहर्ट्ज, 433 मेगाहर्ट्ज, 915 मेगाहर्ट्ज, 1400 मेगाहर्ट्ज)
• आपूर्ति वोल्टेज: वीडीएस = 32 वी (सामान्य), वीडीएसमैक्स = 40 वी
• आउटपुट पावर (सीडब्ल्यू, पी3डीबी): 70 डब्ल्यू @1400 मेगाहर्ट्ज, 32 वी, क्लास एबी
• पावर गेन: 17.6 डीबी (सामान्य) @1400 मेगाहर्ट्ज
• जल निकासी दक्षता: 70% (शिखर) @1400 मेगाहर्ट्ज
• प्रतिबाधा: 50Ω (पूर्व-मिलान)
• शांत धारा: Idq = 65 mA (सामान्य)
• थर्मल प्रतिरोध (केस से जंक्शन): 0.8 K/W
• वीएसडब्ल्यूआर कठोरता: 10:1 (सभी चरण, पूर्ण शक्ति, कोई क्षति नहीं)
• सुरक्षा: एकीकृत दो तरफा ईएसडी सुरक्षा, RoHS अनुरूप, ऑपरेटिंग तापमान: -65°C से +225°C
• प्रत्यय: Z = मानक टेप और रील; XY = टेप और रील

2. मुख्य विशेषताएं

1. अल्ट्रा-वाइडबैंड कवरेज: 1 मेगाहर्ट्ज-2 गीगाहर्ट्ज सिंगल-डिवाइस कवरेज, मल्टी-बैंड आईएसएम/ब्रॉडकास्ट/सामान्य आरएफ अनुप्रयोगों के लिए आदर्श, डिजाइन को सरल बनाना और लागत कम करना।
2. उच्च दक्षता और लाभ: 70% चरम दक्षता और 17.6 डीबी लाभ, सिस्टम बिजली की खपत और प्री-ड्राइव आवश्यकताओं को कम करना, थर्मल डिजाइन को आसान बनाना।
3. उच्च कठोरता: 10:1 वीएसडब्ल्यूआर सहनशीलता, दो तरफा ईएसडी सुरक्षा, व्यापक तापमान संचालन, उच्च विश्वसनीयता के साथ कठोर औद्योगिक/बाहरी वातावरण के लिए उपयुक्त।
4. आसान पावर नियंत्रण: एडजस्टेबल गेट वोल्टेज, क्लास एबी, क्लास सी, पल्स मोड का समर्थन करता है, विभिन्न बिजली आवश्यकताओं के लिए लचीला।
5. लागत प्रभावी प्लास्टिक पैकेज: TO-270 सतह-माउंट पैकेज, उच्च लागत-प्रदर्शन के साथ स्वचालित बड़े पैमाने पर उत्पादन के लिए उपयुक्त।

3. विशिष्ट अनुप्रयोग

• आईएसएम औद्योगिक/वैज्ञानिक/चिकित्सा: 915 मेगाहर्ट्ज/1400 मेगाहर्ट्ज औद्योगिक हीटिंग, आरएफ सुखाने, मेडिकल फिजियोथेरेपी उपकरण पावर एम्पलीफायर।
• प्रसारण ट्रांसमीटर: एएम/एफएम रेडियो, डीवीबी-टी/टी2 डिजिटल टीवी ट्रांसमीटर अंतिम/ड्राइवर चरण।
• सामान्य प्रयोजन आरएफ एम्पलीफायर: 1-2 गीगाहर्ट्ज़ ब्रॉडबैंड ट्रांसमीटर, पॉइंट-टू-पॉइंट संचार, निजी/सार्वजनिक सुरक्षा रेडियो, परीक्षण उपकरण।
• सतत तरंग (सीडब्ल्यू) / पल्स एम्पलीफायर: उच्च स्थिरता, लंबी अवधि के संचालन परिदृश्य।

4. भाग संख्या नामकरण विश्लेषण

• बीएलपी: ब्रॉडबैंड एलडीएमओएस पावर
• 15: सीरीज कोड (32V, 9वीं पीढ़ी का प्रोसेस प्लेटफॉर्म)
• एम: मध्यम वोल्टेज (32 वी रेटिंग)
• 9: 9वीं पीढ़ी की एलडीएमओएस प्रक्रिया
• एस: मानक प्रदर्शन ग्रेड
• 70: 70 W सतत तरंग आउटपुट पावर (P3dB)
